產品介紹

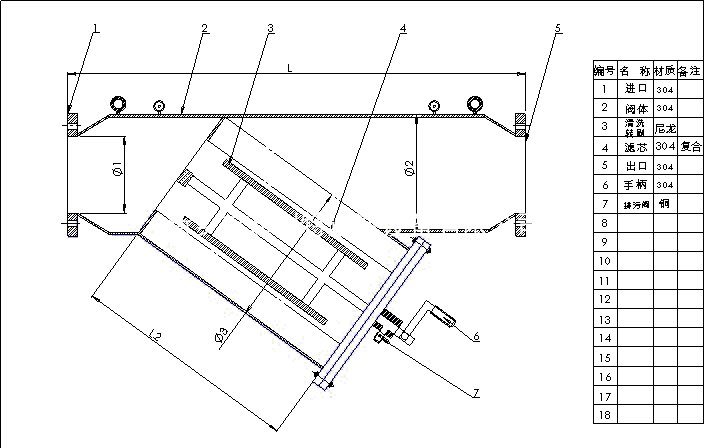

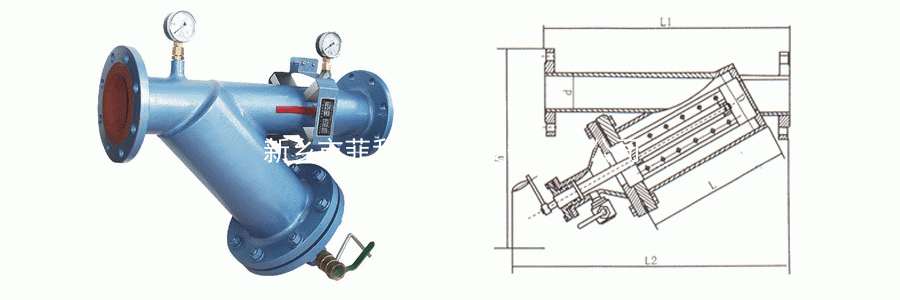

手搖刷式過濾器結構圖

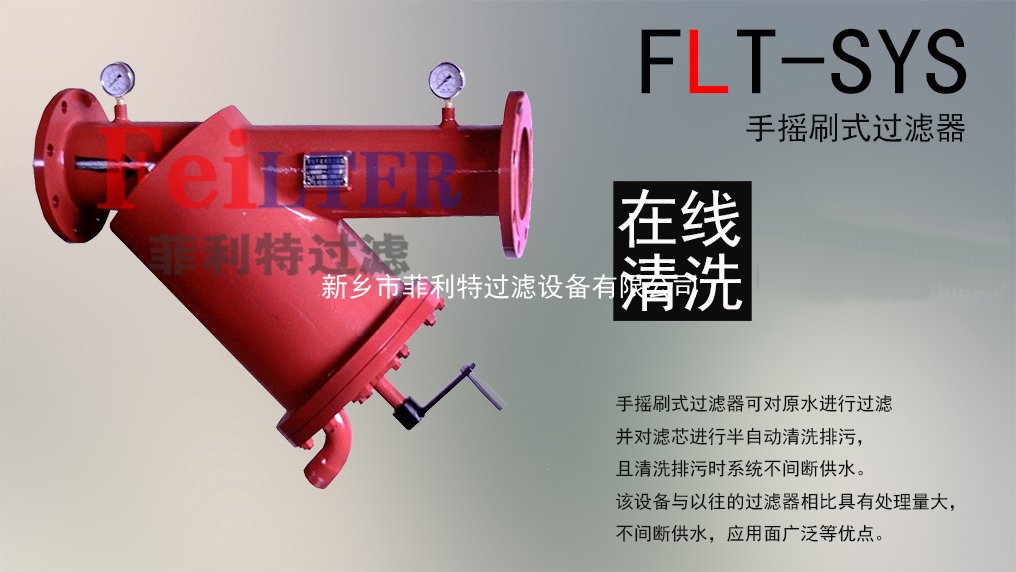

手搖刷式過濾器由過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排污時，只要打開排污閥順時針方向搖動手柄數圈，即可完成排污，不必拆卸過濾器清洗內部濾網，清洗排污過程水流不中斷。

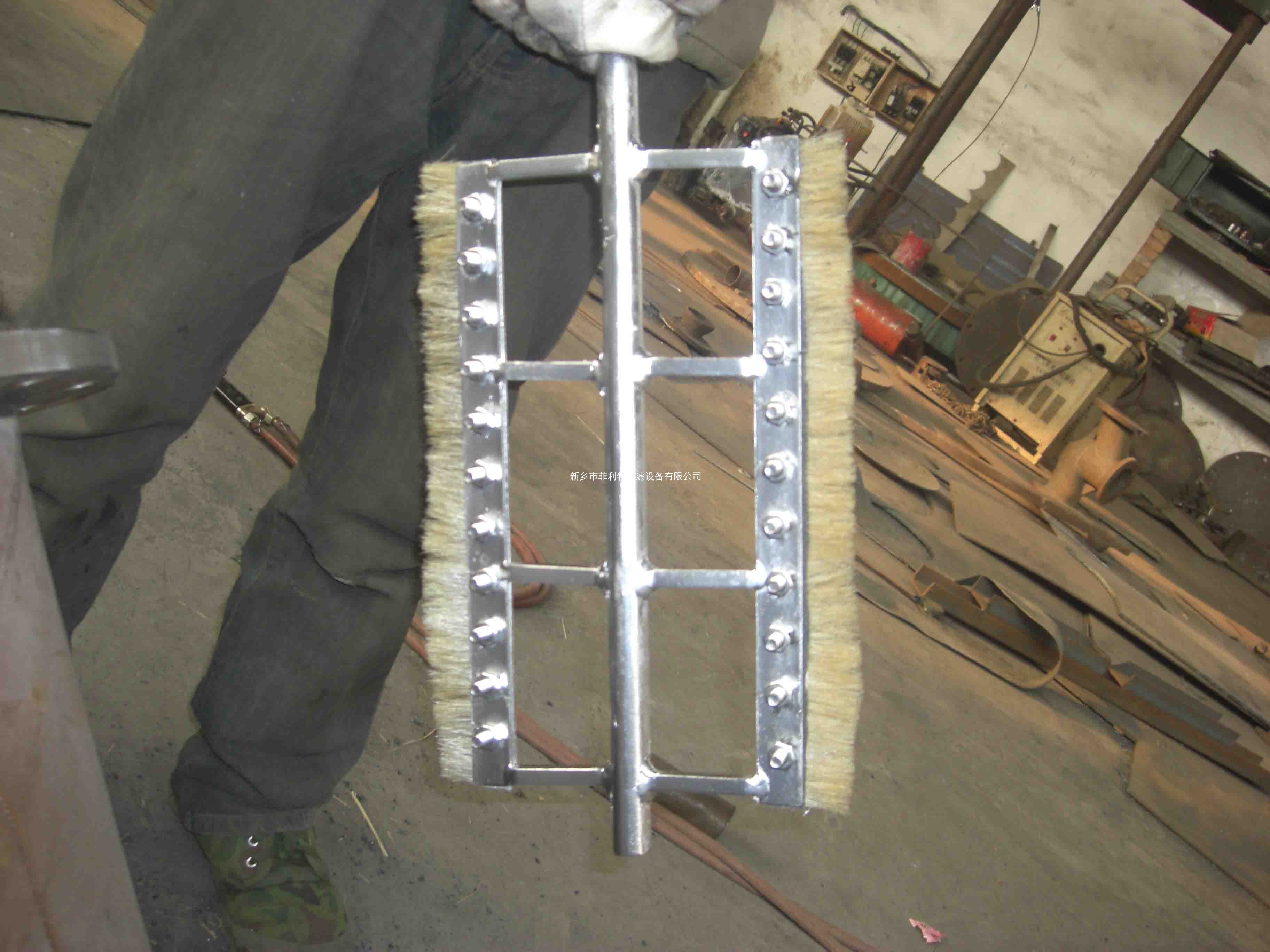

二、手搖刷式過濾器應用范圍 過濾應用：冷卻水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾；酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；水處理應用；制冷采暖水系統。 灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。 三、手搖刷式過濾器產品特點 ■單臺 大過濾流量可達970m3/h ■過濾精度從4000微米-20微米 ■濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm） ■ 小工作壓力≥0.1MPa ■ 高工作壓力≤2.5MPa(特殊可定制) ■工作溫度≤95℃ ■清洗方式：刷式 ■安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量 四、手搖刷式過濾器產品選型 您在選擇手搖刷式過濾器的時候，請考慮以下幾個參數 1、 處理流量 2、 過濾介質的化學性質 3、 過濾介質的懸浮物濃度 4、 要求的過濾精度 5、 管道的壓力 手搖刷式過濾器過濾精度對照表 微米（μm） 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000 目數 1500 650 550 400 300 200 150 120 100 80 40 20 10 5 過濾器材質 ■殼體：碳鋼、304不銹鋼、316L不銹鋼 ■濾網：304不銹鋼、316L不銹鋼 ■刷架：304不銹鋼、316L不銹鋼 ■排污閥：鑄鐵、銅、不銹鋼 ■密封圈：EPDM橡膠 ■清洗刷：不銹鋼、尼龍 注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。 五、手搖刷式過濾器濾芯和清洗刷子的選擇  手搖刷式過濾器網刷
濾芯精度比高時，一般選用復合網和鍥型網。

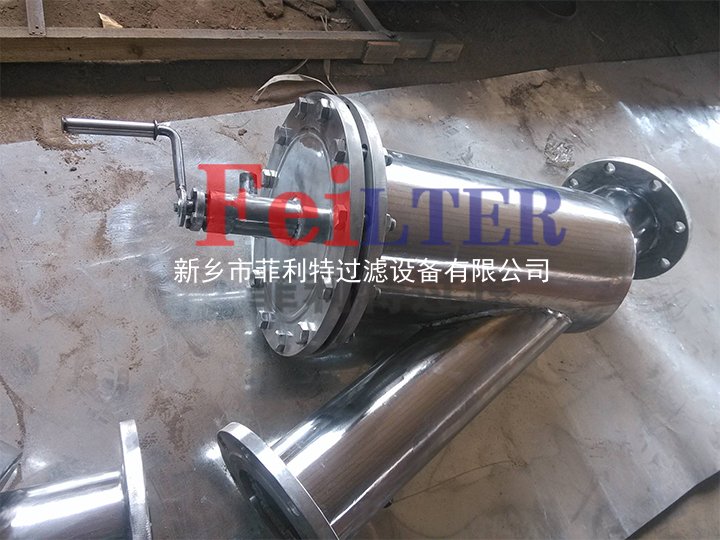

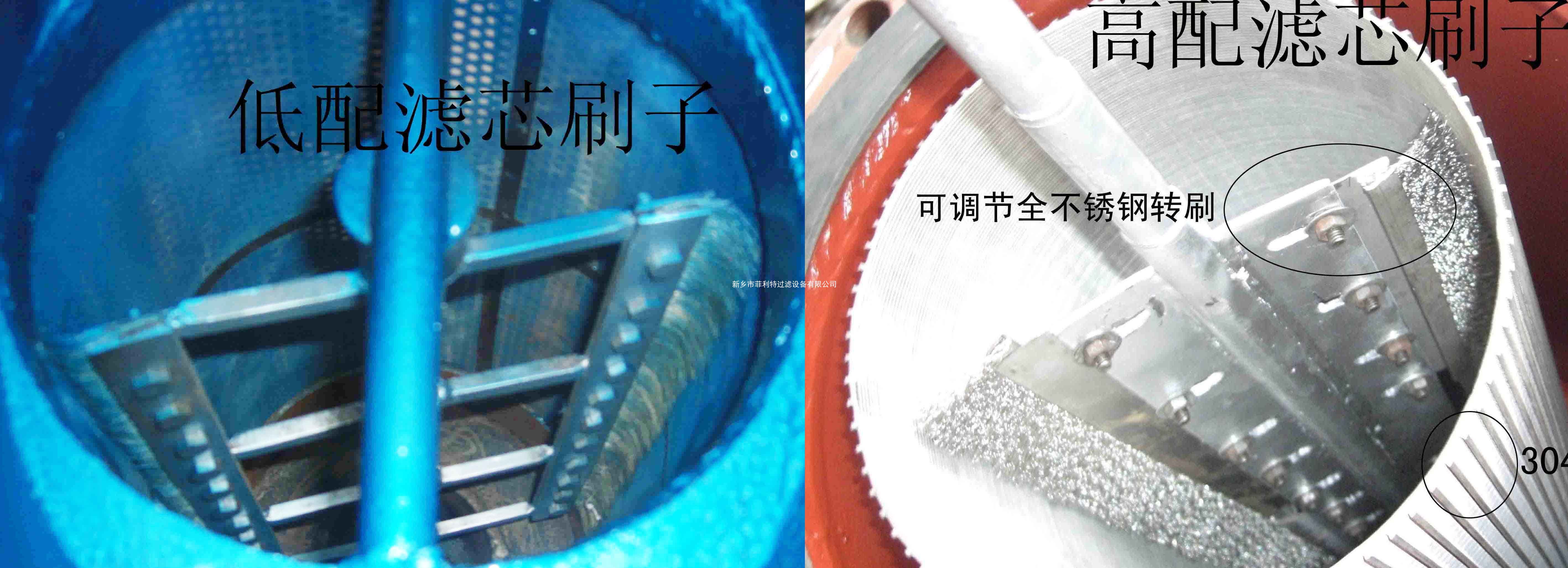

復合網又可分為普通紡織網和沖孔板復合，特種網和沖孔板復合。 鍥型網基本上可以終身使用，其特殊的梯形不銹鋼絲形成了濾芯內部縫隙小，外部大的結構，介質從濾芯內向外流動，出水更利，不易阻塞。同時這種結構也更有利于需要反沖洗的設備反沖洗。 鍥型網可以選擇全不銹鋼清洗刷子，而復合網由于其材質所限只能選用尼龍刷子。不銹鋼刷子長度可調節，使用時間更長，適用多種特殊環境，如過濾介質比較粘稠。要根據需要選擇網刷。 六、手搖刷式過濾器閥體選擇 理論上閥體越大濾芯越大，清洗排污次數越少。從成本角度考慮，在滿足處理量的基礎上選擇適合的閥體大小。  手搖刷式過濾器閥體選擇

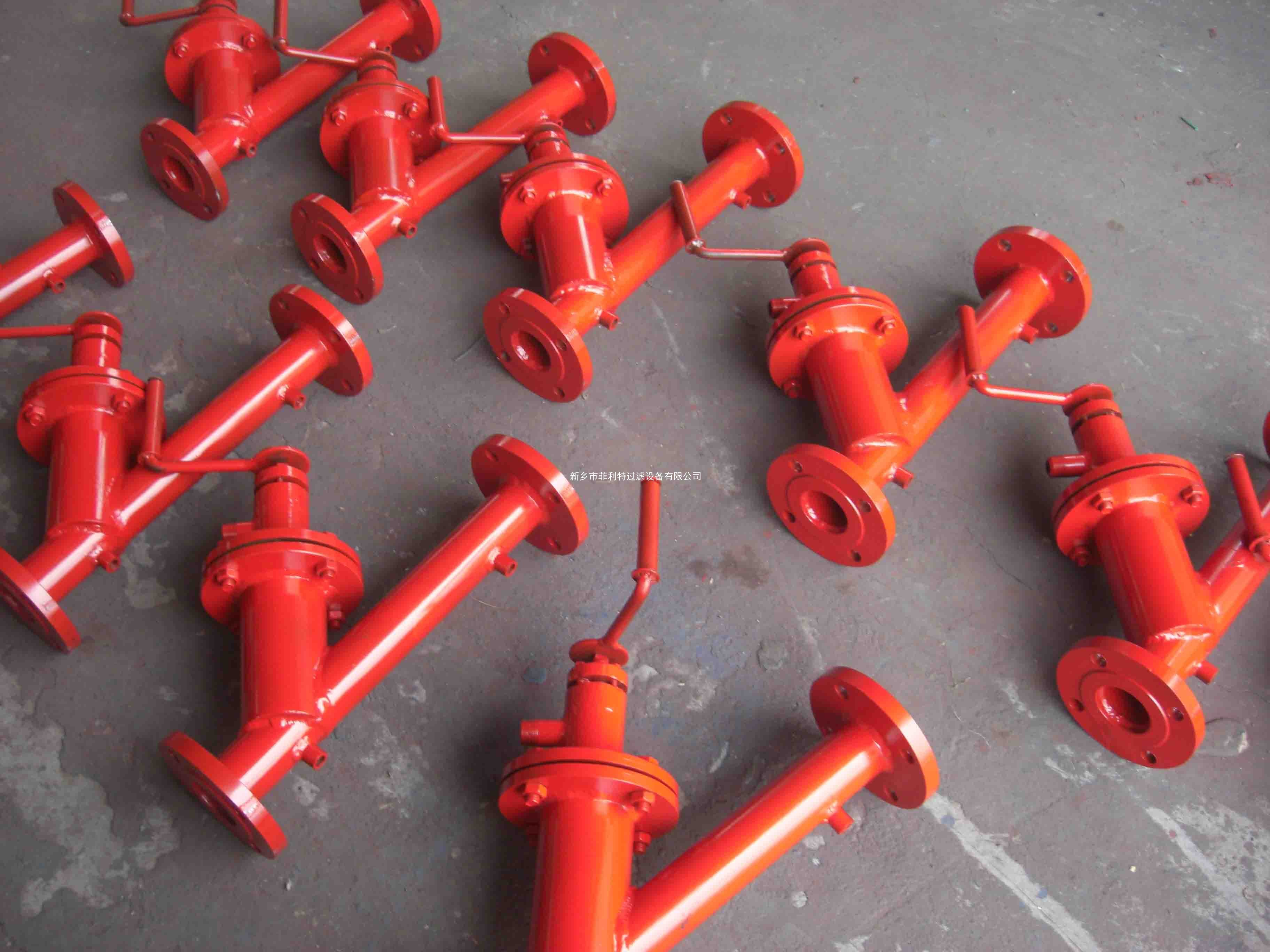

七、手搖刷式過濾器設備安裝與連接

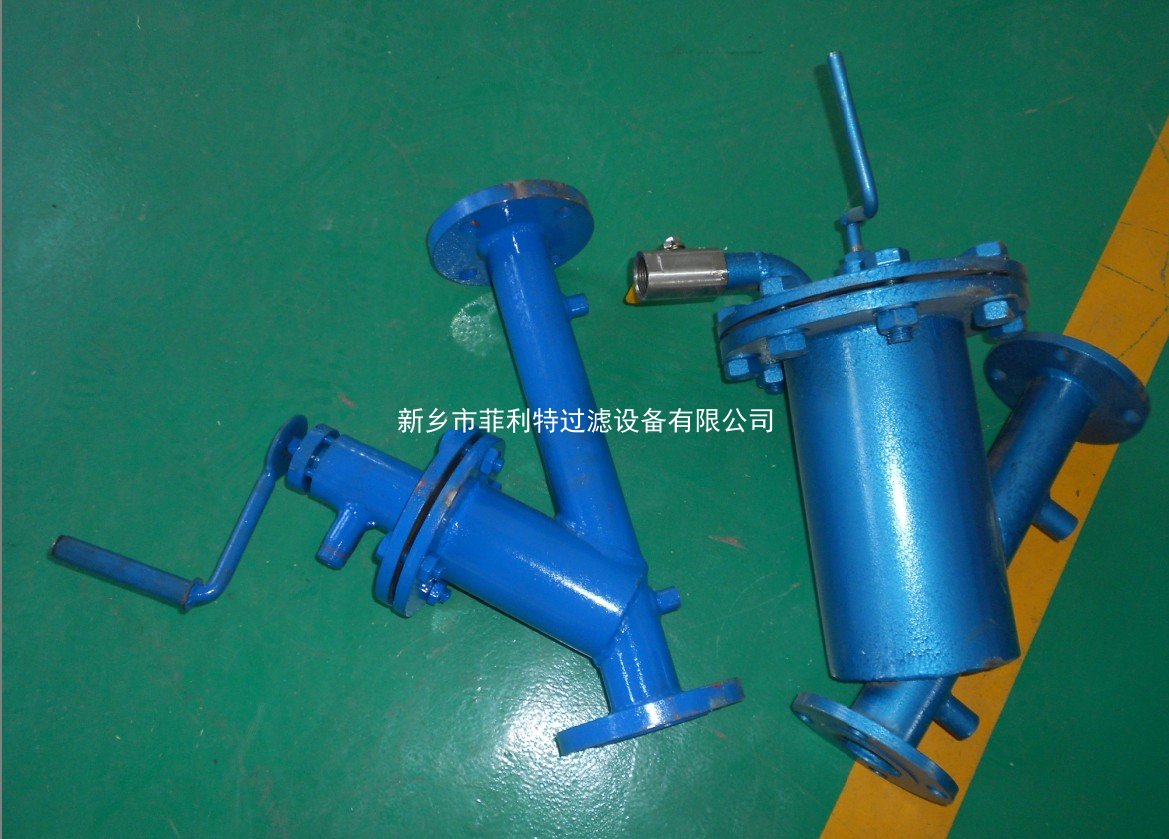

1、設備本體安裝 （1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。 （2）按照手搖刷式過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。MYS系列手搖刷式過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向為水平或向下，以排污更。 （3）手搖刷式過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。 （4）在動力系統中，手搖刷式過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，手搖刷式過濾器也可安裝在水泵之前，并盡量靠近水泵。 （5）排污閥連接方式分為法蘭和絲扣，排污管不宜過長， 好不要超過 10 米。 （6）安裝時應考慮便于檢修，手搖刷式過濾器前后應安裝關斷閥門，且應安裝旁通管道。 八、手搖刷式過濾器規格尺寸：

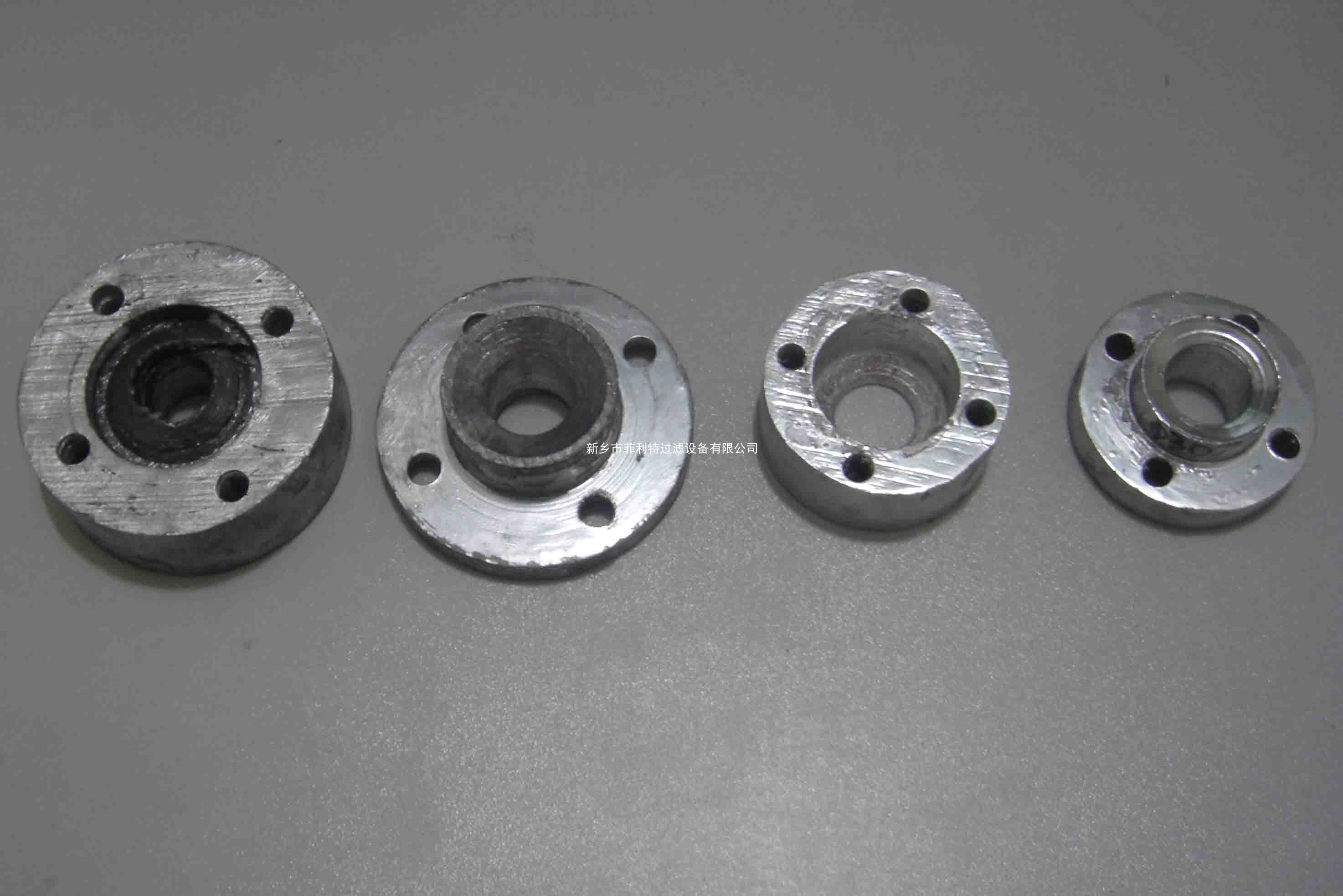

備注：*代表過濾精度 九、手搖刷式過濾器的防腐 手搖刷式過濾器防腐一班采用防腐漆、環氧樹脂、橡膠等防腐，要求高的采用全不銹鋼材質。   十、手搖刷式過濾器密封機構 手搖刷式過濾器密封機構采用特殊的“雙錐形”結構，使密封填料、密封本體、傳動軸之間形成配合，且在螺栓的壓力下越來越緊，同時填料漏失可減少到小，從而確保密封機構的安全性。  手搖刷式過濾器密封機構
十一、手搖刷式過濾器日常操作與維護

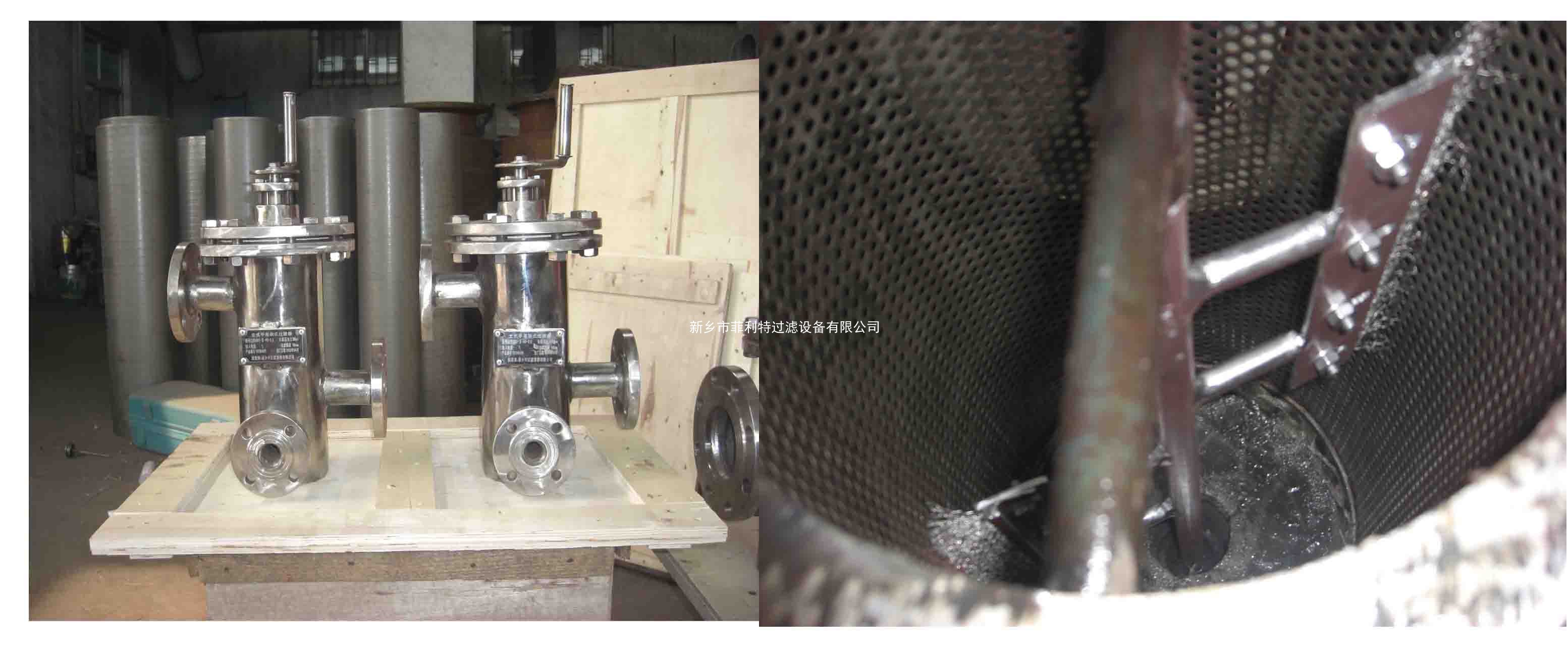

（1）手搖刷式過濾器排污周期 根據過濾器進出口壓力表壓差值確定是否排污，當壓差值達到0.5kg時，搖動過濾器清洗搖把將濾芯內的雜質從濾芯上刷掉，打開排污閥在系統壓力作用下排出雜質，進出口壓力恢復正常，關閉排污閥，進入下個過濾周期。 （2）手搖刷式過濾器易損件的更換  手搖刷式過濾器可調節刷子
刷子、濾芯、密封料是手搖刷式過濾器的易損件。打開閥體盲板取出濾芯通常情況下只要更換紡織網即可，沖孔板一班不會壞;刷子是可以伸縮的，松開螺栓放長即可;打開壓料螺栓，向壓料室內添加壓料，然后用螺栓上緊。

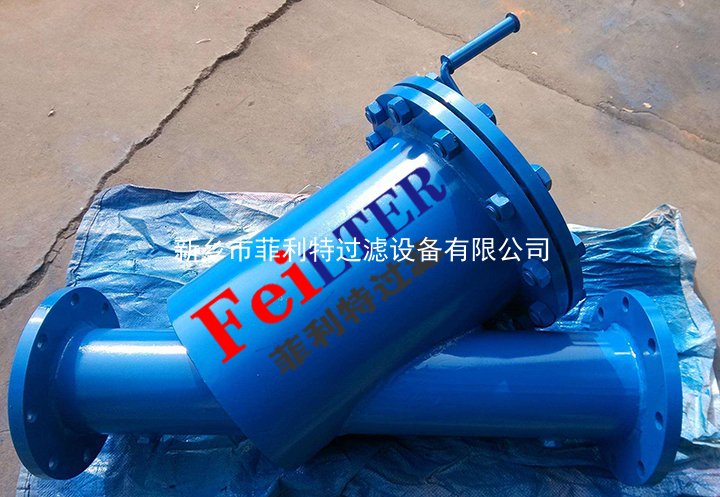

十二、手搖刷式過濾器加強型手動刷式過濾器加強型   通常為了加大手搖刷式過濾器的處理量，可采取變徑方案。  友情提請廣大用戶朋友： 在購買手搖式過濾器時請注明型號、公稱壓力、精度等參數，公司技術人員根據客戶需求選擇適合的過濾產品，如不能提供完整的型號，請告知我們具體的參數要求，我們可以根據相關工況選擇適合您的過濾產品！ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
