過濾器構成

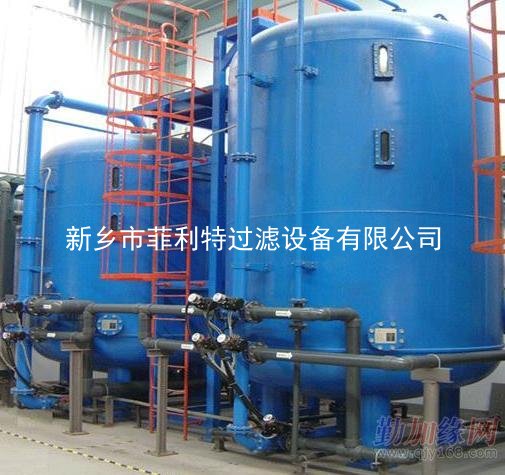

　　多介質過濾器主要由過濾器體、配套管線和閥門構成。

　　其中過濾器體主要包括以下組件：簡體;布水組件;支撐組件;反洗氣管;濾料;排氣閥(外置)等。

　　濾料的選擇依據

　　(1)必須有足夠的機械強度，以免在反沖洗過程中很快地磨損和破碎;

　　(2)化學穩定性要好;

　　(3)不含有對人體健康有害及有毒物質，不含有對生產有害、影響生產的物質;

　　(4)濾料的選擇，應盡量采用吸附能力、截污能力大、產水量高、出水水質好的濾料。

　　在濾料中，卵石主要是起支撐作用，在過濾工藝過程中，因其強度高，相互之間的間距縫隙穩定，孔隙大，便于正洗工序中，濾后水順利通過;同樣，反洗工序中，反洗水和反洗空氣等能順利通過。

　　常規配置中，卵石分為四種規格，鋪墊方式為自下而上先大后小。

　　濾料的粒徑和裝填高度之間的關系

　　濾床的高度和濾料的平均粒徑的比值為800～1 000(設計規范)。

　　濾料的粒徑的大小和過濾精度相關。

　　下表所示為各部件的功用和結構形式。

　　技術參數
